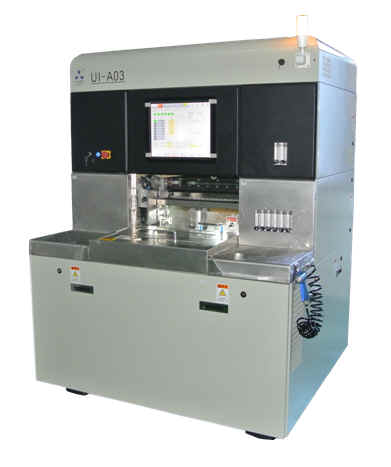

双轴划片机

设备优势：

1）全触摸操控、手动+自动对准，既考虑到客户对效率的关切，又考虑到操作者的操作习惯

2）具备非接触测高、刃具磨损自补偿、漏液检测、故障自诊断和报警功能

3）操作界面简洁、明了；

4）换刀简单、快捷，水汽全密封设计

5）轴间距改为24mm，提升10%切割效率

6）高低倍CCD显示，具有自动对准功能，自动化程度高



技术亮点：

1).采用花岗岩结构，为整机运动系统提供了稳定的运行环境及安定度，确保加工精度，结构性防震

2).触摸式教学式 GUI，操作简单便捷。

3).自动对准、刀痕检测功能，提高生产效率。

4).大幅面加工区域，有效加工区域为320*320mm，可根据客户要求定制；

5).全新二流体清洗+冷却技术，耗水量低，冷却/清洁效果好，提升切割效率和品质

6).智能切割规划，根据砂轮寿命计算切割路径，确保砂轮寿命最大

7).双CCD设计，采用低倍和高倍镜头，使用产品广，可进行高精度产品的切割；

8).曲面切割补正技术；

9).全闭环控制系统，实现高精确定位；整体精度3微米以内；

10).软件自主开发，可满足市场上多样化产品的需求，可根据客户工艺随时更新



设备性能参数：

项目		UI-A03
工作幅面		常规 (方形)320*320 mm （圆形）最大直径500mm
X轴	工作行程	0-650 mm
	切割速度范围	0-400 mm/s
	单步步进量	0.001 mm
双Y轴 Y1/Y2	工作行程	520 mm
	切割速度范围	0-300 mm/s
	重复定位精度	±0.002 mm
	单步步进量	0.0005 mm
双Z轴	工作行程	65 mm
	切割速度范围	0-200 mm/s
	重复定位精度	±0.002 mm
	单步步进量	0.0005 mm
θ轴	工作角度	±185°
主轴	主轴输出额定功率	1.8 KW
	主轴切割转速	10000-60000 r/min
	主轴电机类型	4 Pole BLDC
轴伺服电机+精度反馈	X轴	400W电机
	Y1,Y2轴	400W电机
	Z1、Z2轴	400W带刹车电机
	θ轴	DD马达
CCD	CCD定位	双CCD，（可选配）双光源
	CCD保护	自动气保护
	定位方式	多点扫描定位方式
刀片	采用刀片尺寸范围	58mm-52mm
测刀高	接触测高	平台接触式对刀，精度±0.002mm
	非接触测高	采用高灵敏光纤传感去进行，精度±0.002mm
	刀片破损检测	可选项
空气压力	设备供气气压	0.5-0.8mpa
主轴	功率	1.8KW (可选配2.4KW)
主轴冷却水	主轴冷却水温	常温水（20>±2℃）
	主轴水压	3 L/min
切割水	切割用水量	6 L/min
排风量	排风量	5 mm³/min
电源	设备需要电压	3相AC380±10%，50/60Hz 3相AC220±10%，50/60Hz
设备重量	总重	1.8 T
设备外形尺寸	W*D*H	1400*1300*1900 mm
